H3C VCX系统IP通信服务器组网应用方案

2010/08/18

  组网应用一:标准冗余-分布式IPM组网

  1、服务器和组件

  VCX标准冗余组网,要求单区域用户数不超过1500个,单区域的分支机构数不超过5个。总部部署2台VCX服务器,双机备份,安装IPT&IPM组件;各分支机构只部署1台VCX服务器,安装IPT&IPM组件。

  2、语音业务和消息业务提供

  总部、远程站点的语音网关和IP话机都注册到总部的VCX服务器上,由IPT组件提供注册管理、用户管理、呼叫管理、路由管理等IP语音业务功能。由IPM组件提供语音邮箱、传真邮箱、自动话务员等IP消息业务功能。

  分支机构的语音网关和IP话机都注册到分支机构的VCX服务器上,由分支机构的VCX服务器提供IP语音业务和IP消息业务。

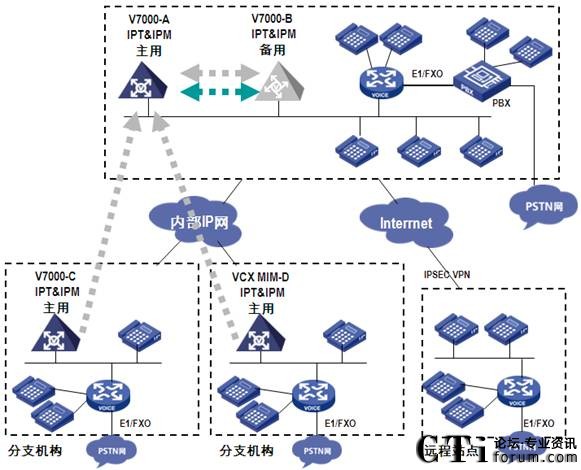

  图1 标准冗余-分布式IPM组网
标准冗余-分布式IPM组网

  3、可靠性

  VCX服务器采用1:N备份模式,总部的1台VCX服务器备份各分支机构的IP语音业务。当分支机构的主用VCX服务器故障时,总部的主用VCX服务器将接管分支机构的IP语音业务,直到分支机构的主用VCX服务器恢复正常。

  组网应用二:扩展冗余-分布式IPM组网

  1、服务器和组件

  VCX扩展冗余组网,要求单区域用户数不超过5000个,单区域的分支机构数不超过50个。总部部署4台VCX服务器;各分支机构只部署1台VCX服务器。

  总部4台VCX服务器,分别安装IPT&IPM组件、IPT CDR组件、IPT DATA组件、IPT Callp组件。分支机构的VCX服务器安装IPT&IPM组件。

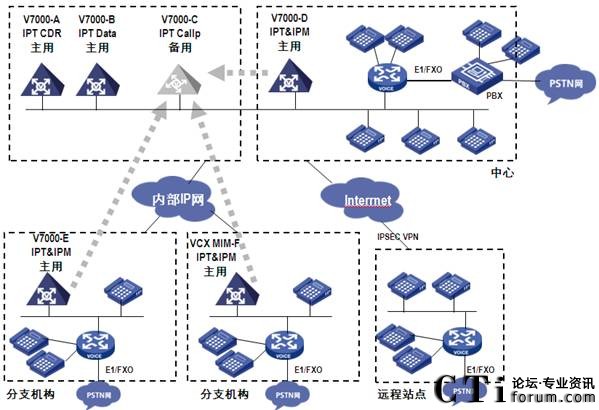

  图2 扩展冗余-分布式IPM组网
扩展冗余-分布式IPM组网


  2、IPT和IPM业务提供

  总部VCX主用服务器(安装IPT&IPM组件),为总部和远程站点的语音网关和IP话机提供IP语音业务,如终端注册管理、用户管理、呼叫管理、路由管理等。

  分支机构的VCX主用服务器,为分支机构的语音网关和IP话机提供IP语音和IP消息业务,如终端注册管理、用户管理、呼叫管理、路由管理等IP语音业务,以及语音邮箱、传真邮箱、自动话务员等IP消息业务。

  3、可靠性

  VCX服务器采用1:N备份模式,总部的1台VCX Callp服务器备份各分支机构的IP语音业务。当分支机构的主用VCX服务器故障时,总部的主用VCX Callp服务器将接管分支机构的IP语音业务,直到分支机构的主用VCX服务器恢复正常。

  组网应用三:电话会议服务器组网

  VCX电话会议系统,允许模拟话机、手机、SIP话机等多种类型的电话终端参加会议。为了让模拟话机、手机参加会议,必须使用MSR语音网关接入。SIP话机和MSR语音网关等由VCX 服务器IPT组件进行统一管理。

  电话会议服务器支持多种组网方式:单机组网、双机组网、2+N堆叠组网。

  单机组网:VCX会议服务器,单机最大支持300方会议。

  双机组网:当两台会议服务器都正常时,两台会议服务器都能够召开会议。当主用会议服务器故障时,会议还能在备用服务器上召开。

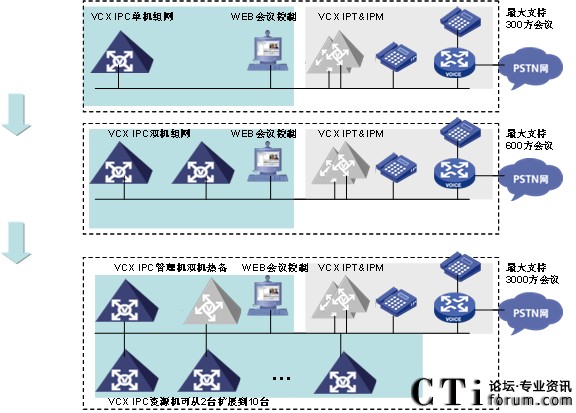

  图3 电话会议服务器组网
电话会议服务器组网


  2+N堆叠组网:大容量会议,可满足大型企业电话会议需求。2+N堆叠组网,其中2台做会议管理,双机备份;N台作为会议资源,负责会议混音等操作。N的取值最小为2,最大为10,这样,这种堆叠组网,最大会议容量可达到3000方。
