■ 特征与优势
- 一个PCI插槽中可以有4个独立的语音和传真处理接口
- 支持低密度或者中密度的企业级的统一消息，集成了语音和传真邮件，以及单个呼叫按需传真应用
- Scbus连接使应用可以按照需求进行切换，允许接入新的硬件资源
- H.100 连接器可以简单地扩展到工业标准的CT 总线*
- 支持即插即用*，通过减少DIP开关和跳线设置简化安装，支持软件控制的硬件配置
- 在一个机箱中可以配置多个板卡、PCI总线、PCI/ISA 总线，简单有效地将系统扩展为64个模拟端口
- Spring Ware 可以下载信号和呼叫处理固件的灵活特点可以增强系统性能，这已经被超过3百万的已经安装的端口证明。
- DTMF (按键音)接收提供可靠的检测
- 在CT媒体电话服务器软件的支持下，在标准开发平台可以开发灵活的应用，并且在多个通信服务器上的可以运行于各种厂商的产品之上
- A律或者μ律语音编码可以提供灵活的数据速率，从 24 Kb/s到64 Kb/s；在磁盘存取和语音质量方面，可以基于各个信道进行最优的折中选择
- 支持经过挂机音频通路的国际呼叫方 ID能力，支持Bellcore CLASS*、UK
CLI、或者其他国际协议
- 专利保护的呼出呼叫处理，分析监控呼出呼叫状态快速准确
- ITU-T Group 的314,400 b/s (v.17) 传真和 ETSI
NET/30 兼容，从而保证了全球性的传真机互操作，提供了在硬件和软件层面语音＋传真的无缝结合，完全支持ITU-T
(T.4, T.6, T.30)建议
- ASCII码到传真的转换允许直接传输文本文件，并允许主机同时进行其他处理
- 自动产生页标题
- 逐行扫描纠错检测，报告和修复错误行以改善图像质量
- 动态页面宽度调整，避免失真图像，根据远端机器的能力随时改变页面大小
- 阶段 B、阶段 D返回允许从开始到结束的实时应用控制
- 对于支持集成语音/传真的呼叫，操作者控制语音和传真的切换，并有一个专用信道支持保密通信传输
- 页面级联允许在一个传真中发送多个图像
- 支持同一个页面中文本和图像的结合，并允许混合编码方法
- 支持TIFF/F、 MH、 和 MMR数据格式压缩的传真数据
- 多种轮询模式自动收集远端设备中的文档，发送完毕后，在一个呼叫期间反复轮询机制允许呼叫部件（向接收一个传真）轮询远端传真部件
- 完善的解决方案支持图像质量的改善
- 对应快速传输和压缩文件存储，可以填写最小化的结果，不必填写或者存储发送的位
- 完全集成的语音/传真 API可以十分简单地在现有电话应用中实现传真操作
- Windows NT® 下的C-语言应用编程接口(API) 缩短了开发周期，可以使您的应用更快速地进入市场
- 支持 PBX Expert32， 简化交换集成的免费 应用
- 可选的， 板上全程拨号脉冲检测(DPD)特征使得 呼叫者无须音频拨号即可接入应用，也就不需要脉冲到音频的转换
- Windows TAPI/WAVE* 支持 (包括 11 kHz, 8-bit
文件格式)
■ 应
用
- 统一消息
- 传真mail
- 语音 mail 和传真 mail集成
- 语音/传真响应集成
- 单一呼叫按需传真
- 远程数据库交互，在一个PCI 插槽中VFX/PCI 同时支持4路话音或者 V.17
传真
- 国际呼叫方 ID (CLASS, CLIP, ACLIP)
- 全程拨号脉冲检测 (DPD)
- 语音识别
- 文本语音转换
- 11 kHz 线性 PCM下支持WAVE 文件
您可以使用VFX/PCI板卡构建统一消息系统，该系统在同一个呼叫中可以不受约束地处理话音或者传真业务，也可以利用传真构建具有远端硬拷贝能力的语音应答系统。VFX/PCI板上模拟接口可以应用在多个国家，因此您可以在世界各地销售你的基于VFX/PCI的应用。VFX/PCI的传真信道可以作为专用信道，也可以通过使用SC总线多个呼叫共享信道。VFX/PCI提供整合的呼叫处理和传真业务可以扩展到24端口甚至更多。
可以在标准的话音驱动下无缝的实现传真功能，在硬件层面上的话音和传真的整合是通过共享DSP实现的，该DSP可以提供高效的话音和传真图像处理。几乎一致的操作命令可以保证两个操作系统之间方便灵活的使用。
VFX/PCI板卡支持H.100接口，并可以保持CT总线产品的兼容性。同时通过使用CT
Bus/Scbus适配器也可以保持与现有产品的兼容性。
VFX/PCI构建于双处理器结构之上，这种结构是由平衡处理能力的Motorola*数字信号处理器(DSP)和进行高级信号计算的鲁棒软件结构组合而成。这种体系结构允许产品运行可以下载的信号和呼叫处理固件，这些固件支持高级呼叫处理功能，包括可选速率，
高质量的可变速率编码，带有切入功能的高性能DTMF检测，高级呼出呼叫处理分析等等。
■ 配置
使用VFX/PCI板卡可以构建精密的计算机电话集成系统，具有语音识别，电传，文字/语音转换功能。VFX/PCI共享通用硬件和具有Dialogic®
Dialogic® Scbus板卡的固件结构。具有极大的灵活性和可扩展性。功能可以添加，系统可以升级并能保护现有投资，通过很小的改动，应用就可以同时应用在高密度或者低密度的平台中。
VFX/PCI 可以安装在任何一个基于PCI的个人计算机，服务器(PCI
bus 或者混合 PCI/ISA)，兼容机(Dialogic386™， Dialogic486™，
或者基于 Pentium® 处理器的PC平台)中，VFX/PCI可以构建的整合语音和传真的解决方案可以从4端口到64端口，支持的最大的线路数量独立于应用、磁盘I/O，主机CPU和电源功率。
VFX/40ESC plus产品的应用可以运行在相同的VFX/PCI 配置上

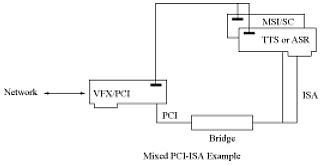

VFX/PCI可以操作在同时包含有PCI和ISA接口的机箱中，VFX/PCI使用H.100连接器，简化了与下一代的CT总线的连接。VFX/PCI可以使用
CT Bus/SCbus 适配器与现有的SC总线连接，适配器可以同时提供VFX/PCI连接SCbus所需要的SCbus
和 H.100物理连接。
■ 软件支持
系统软件和基于Windows NT*软件开发包均支持VFX/PCI，开发包中含有一套开发复杂多信道应用的工具。此外，开发包中还包括支持所有传真产品的传真开发包，从该平台上开发的应用可以很容易地移植到另外一个平台。另外，传真接口可以和标准的Dialogic®
Dialogic® 板卡上的语音和传真接口协同工作。基于C语言的库/应用程序接口(API)可以使您开发各种各样的应用，您可以使用相同的命令拨号发起或者接收话音和传真呼叫。这样应用就可以在同一个会话播放或者记录语音文件，收发传真文件，从而提供了极大的灵活性。具有地址资源管理功能的API可以减少对物理资源像时隙和板号等地址的跟踪管理。
灵活性方面，VFX/PCI 板卡同样支持CT Media? 电话服务器软件，这种资源管理软件使应用开发变得容易，可以使不同提供商使用标准API开发的应用像ECTF
S.100，可以在一个融合通信平台上协同工作。CT媒体软件通过在服务器中管理电话资源使得这种整合成为可能，并且支持多个客户端应用之间的基本的交换功能。
基于Windows2000*的CT媒体服务器软件，最少需要 35 MB内存容量，推荐使用64
MB，推荐使用Pentium。
■ 功能描述
VFX/PCI板卡组合可以处理4线语音，处理可以充当标准传真机功能的 14,400 b/s
(v.17) 电传，包括多文档收发，轮询，广播，反复轮询等。VFX/PCI 一个所处理器结构，组合了一个进行判决的DSP信号处理能力和一个通用控制微处理器的数据处理功能。VFX/PCI支持所有的呼叫处理，包括电话网络上的模拟环路的呼叫，或者经过SC总线输入的数据和信令信息的共享资源。这种体系结构可以处理实时事件，管理到主机PC的数据流以获得更高的系统响应速度，减少主PC的处理命令，过滤DTMF和电话信令，控制DSP处理到达呼叫的信令信息。
基板上的电话接口从电话网络上接收模拟话音和电话信令（参见框图），这种电话接口使用可靠的晶体管开关（没有机械触点）和FCC
part 68 class B 震铃检测电路，这种基于FCC的检测器可以识别网络上的随机电压波动而不会误判，每一个接口的电气操作可以避免高压击穿和在不利的网络环境工作，并允许应用可以在任何时候摘机操作而不会损坏板卡，由电话线路接口确定的震铃、摘挂机和话音信号送给一个成为CODEC的信号处理器处理。
CODEC采样和数字化音频信号，并通过 数字音频总线将数字化的音频信号发给Motorola*
DSP 进行处理，当Motorola DSP 判断出该呼叫是一个传真呼叫时，将此信息发送给控制处理器，该处理器将话音信道转换成传真模式并激活相应的传真信道。
当接收到一个传真呼叫时，由一个传真信道复用器连接模拟呼叫音频总线，复用器可以使传真调制解调器通过模拟音频总线到电话线或者SC总线，选择发送和接收模拟音频信号。
为了进行呼叫处理，DSP处理数字化的话音信号，基于已经加载了编码/数据RAM的Spring
Ware 固件。对到达的信号DSP 处理如下信号分析和操作。
- 自动增益控制以补偿到达的音频信号的电平波动。
- 应用ADPCM (Adaptive Differential Pulse Code
Modulation) 或者 PCM (Pulse Code Modulation)
压缩数字音频并存储到磁盘。
- 检测DTMF, MF的音频或者由应用定义的双音。
- 静默检测以检测线路是否存在呼叫和呼叫方没有响应的状态 。
对于呼出数据，DSP执行如下操作
- 解压缩音频数据进行回放。
- 根据应用要求调整回放的音量和速度。
- 产生DTMF, MF的音频或者由应用定义的双音。
双处理器组合也会执行呼出信号和呼叫处理监控功能：
- 向电话网发送摘机信号。
- 拨号（产生呼出呼叫）
- 对线路忙或者拥塞状态进行监控和报告，操作者中断，震铃，无应答，呼叫是否已经应答，是由人工应答还是由机器、传真机、调制解调器应答。
在记录语音时，DSP可以使用从24 到64 Kb/s 不同的数字化率，这由应用选定，已达到最好的话音质量和最有效的存储。数字化速率和根据不同的信道进行选择，可以在每次播放和记录初始化时进行改变。经过DSP处理的话音数据经过控制处理器传输到主机PC的磁盘。当重放存储的文件时，处理器从主机PC上得到语音信息并将它传给DSP，由DSP将它转换成数字化语音，并将数字化语音和适当信令发给CODEC转换成模拟语音、摘挂机信号在电话网上传输。呼出处理和呼入处理步骤相反。
震铃和摘挂机信令数据通过板上控制微处理器，并经过RAM和主PC
ISA bus共享的双端口发送出去。
当选定使用 Scbus时， 从一个网络板卡或者其他资源上发送的数字语音和信令信息经过SC总线接口进入VFX/PCI
。SC2000芯片管理这些信号并充当流量协调器，负责从总线到在缓存存储的高速数字数据的流量管理，直到每一个信道的数据都可以传输到DSP。
SC2000芯片在SC总线上可以通过一个高速的信道发送几个低速的数据流，同时具有矩阵交换功能。在板上控制处理器的控制之下，
SC2000芯片可以将4个模拟线路的任何一个或者任何一个时隙 (对于SCbus 为1,024)与任何一个需要处理的呼叫或者传真信道连接起来。这使得应用可以在呼叫或者其他资源（呼叫处理，语音识别或者TTS）之间在任何时候进行交换连接，或者重新路由呼叫。
SC2000芯片可以捆绑时隙传输宽带数据，可以在SC总线上向多个资源广播。
在SCSA配置中，在本地总线操作在2.048 Mb/s时，外部SC总线通过编程设定为2.048
或者 4.096 Mb/s。
VFX/PCI板卡上的控制处理器通过本地总线和中断和主机PC上执行命令，控制所有VFX/PCI的操作。这些处理器处理实时事件，管理到主机PC的数据流以获得更高的系统响应速度，减少主PC的处理命令，过滤DTMF和电话信令，控制DSP处理到达呼叫的信令信息。
主机PC和处理器之间的通信是通过共享的RAM，这个RAM充当输入和输出缓冲器因此可以增加磁盘文件的传输效率。与主机PC的RAM接口是PCI总线，为满足实时系统的要求所有的操作都是基于中断的。在系统初始化时，
从主机PC上下载Spring Ware 固件到编码/数据RAM和DSP RAM以便控制所有的板上操作。这种固件的下载给予板卡智能化特征，使板卡易于使用和升级。
将VFX/PCI的旋转开关设置为0，板卡便可以进行硬件热插拔了，通过软件进行配置。另外，您可以设置该开关为其他的值，这样就可以进行手动控制板卡的位置，使用Board
Locator Technology (BLT)技术的安装控制后向兼容性。
■ 技术说明**
| 端口数量 |
4 信道用于呼叫处理和电传 |
| 系统支持最大的板卡数量 |
16 |
| 模拟网络接口 |
板上模拟环路开始 |
| 资源共享总线 |
SCbus 或者 CT 总线 |
| 传真modem |
Rockwell R144EFXL |
| 传真控制微处理器 |
Dialogic® 80C186 @ 16
MHz |
| D/41EPCI 控制微处理器 |
Dialogic® 80C186 @ 16
MHz |
| 呼叫处理 |
|
| 数字信号处理器 |
Motorola DSP56002 @ 49 MHz,
128 K word private, 0 等待状态SRAM |
| |
|
| 电传说明: |
|
| 传真兼容性 |
符合ITU-T G3 (T.4, T.30), 符合ETSI
NET/30 ， T.6 |
| 数据速率 |
14,400 b/s (v.17) (最大) |
| |
可变速率选择 |
| |
秩侗逐级为12,000 b/s, 9600 b/s,
7200 b/s, 4800 b/s, 或者更低 |
| 发送数据模式 |
MH (改进的 Huffman), MR (改进的
Read), 和MMR (改进的 Modified Read) （可有或者没有ECM） |
| 接收数据模式 |
MH (改进的 Huffman), MR (改进的
Read), 和MMR (改进的 Modified Read) （可有或者没有ECM） |
| 文件数据格式 |
TIFF/F (Tagged Image File
Format)格式 |
| |
MH, ASCII 和 Katakana 文本, 发送 |
| ASCII-to-fax
转换 |
On-board 转换
直接发送文本文件
支持多字体
支持嵌入式格式命令
自动产生页头 |
| 纠错 |
检测,报告和改正错误扫描行 |
| 图像宽度 |
215 mm (8.5 in), 255 mm (10.0
in), 303 mm (11.9 in) |
| 图像大小 |
在页面大小范围内自动调整水平和垂直长度 |
| 轮询模式 |
正常和反复 |
| 图像分辨率 |
正常(203 pels/in x 98 lines/in) |
| |
好(203 pels/in x 196 lines/in) |
| 最小填充 |
自动插入或者删除位 |
| |
|
| 主机接口: |
|
| 总线兼容性 |
PCI. 符合 PCISIG 总线规范, Rev.
2.1. |
| 总线速度 |
最大33 MHz |
| 总线模式 |
在目标模式内32 bit 到16 bit 转换 |
| 共享内存 |
64 Kbyte 页 |
| I/O 端口 |
无 |
| |
|
| 电话接口: |
|
| 中继类型 |
环路开始 |
| 阻抗 |
可由参数配置 |
| 环路电流 |
8 到100 mA |
| 振铃检测 |
最小15 Vrms, 13 到68 Hz |
| 回声损耗 |
可由参数配置 |
| 话音交调 |
信道之间小于 -70 dB 1 kHz |
| 信噪比 |
70 dB (参照-15 dBm) |
| 频率响应 |
300 Hz到3400 Hz ±3 dB (收发) |
| 连接器 |
4个RJ-11 |
| |
|
| 功率要求: |
|
| +5 VDC |
最大2.62 A |
| +12 VDC |
最大200 mA |
| -12 VDC |
最大150 mA |
| 运行温度 |
0°C到 +50°C |
| 存储温度 |
-20°C 到 +70°C |
| 湿度 |
8% 到 80% 非冷凝 |
| 尺寸 |
PCI长卡, 12.3 in.长. (没有预留边)
or 13.3 in.长 (有预留边), 0.79 in.宽 (总包装), 3.87
in. 高(不包括插头) |
| |
|
| 冷却条件: |
|
最大室内空气温度
50°C
45°C
40°C
35°C
30°C
室内空气vol. (ft3/min.) per board (US/Japan)
1.9
1.5
1.3
1.1
0.96
注意: 系统设计必须满足空气流通条件要求。 |
| |
|
| 安全& EMI 保证: |
|
| 美国 |
FCC part 68 ID #: EBZUSA-75385-VM-T;
FCC Part 15, Class A
UL: E96804 UL1950 |
| 加拿大 |
DOC: 885-5542A |
| 保证 |
标准3年 |
| |
|
| Spring Ware固件技术说明** |
| 音频信号: |
|
| 接收范围 |
-50 to -13 dBm (正常), 平均语音信号.***
可由参数配置. |
| 自动增益控制 |
根据应用可以设置， -18 dBm 以上导致全记录，
可由参数配置 |
| 静默检测 |
正常-38 dBm， 可以软件调整 |
| 发送电平 (加权平均) |
正常-9 dBm， 可以参数配置 |
| 发送音量控制 |
40 dB 可调整范围, 随着应用定义增加 |
| 频率响应 |
|
| 24 Kb/s |
300 Hz 到 2600 Hz ±3 dB |
| 32 Kb/s |
300 Hz到3400 Hz ±3 dB |
| 48 Kb/s |
300 Hz到2600 Hz ±3 dB |
| 64 Kb/s |
300 Hz到3400 Hz ±3 dB |
| |
|
| 音频数字化: |
|
| 24 Kb/s |
ADPCM @ 6 khz 采样 |
| 32 Kb/s |
ADPCM @ 8 kHz采样 |
| 48 Kb/s |
μ-率 PCM @ 6 kHz采样 |
| 64 Kb/s |
μ-率PCM @ 8 kHz采样 |
| 数字化选择 |
由应用选择，根据不同的呼叫而不同 |
| 回放速度控制 |
音调控制; 得到 24 和32 Kb/s 数据速率 |
| |
调整范围: ±50%; 应用调整或者可编程 DTMF控制 |
| 音频波形: |
支持11 kHz线性PCM, 8-bit 单一模式
(运行 Windows® 95 和 Windows NT时得到) |
| |
|
| DTMF 音频检测: |
|
| DTMF 数字 |
0 到 9, *, #, A, B, C, D ，
Bellcore LSSGR Sec 6 |
| 动态范围 |
可编程, 确省设置 -36 dBm 到 +3 dBm
|
| 最小音频持续时间 |
40 ms, 利用软件配置可以增加 |
| 数字间定时 |
检测相似数字需要 40 ms 数字间隔延迟
检测不同数字需要 0 ms 数字间隔延迟 |
| 波形畸变和频偏 |
符合 Bellcore LSSGR Sec 6 和
EIA 464 要求 |
| 可以接受的波形畸变 |
10 dB |
| 信噪比 |
10 dB (参考最低音频幅值) |
| 噪声容限 |
对于高斯噪声，脉冲和功率线路噪声符合 Bellcore
LSSGR Sec 6和 EIA 464 要求 |
| Cut through |
检测 到-30 dBm ，在每个音频 600 ohm
负载阻抗 |
| Talk off |
当 监控Bellcore TR-TSY-000763
标准语音 (LSSGR 要求规定检测不能超过 470个数字)时， 检测少于 20
个数字；当 监控MITEL语音类型时， 检测0 个数字 |
| |
|
| 全局音频检测: |
|
| 音频类型 |
单音或者双音可编程 |
| 最大音频数量 |
独立于应用 |
| 频率范围 |
在 300 - 4000 Hz内可编程 |
| 最大频偏 |
在 5 Hz增加量中可编程 |
| 频率分辨率 |
小于 5 Hz. - 注意: 对于双频的距离有一定限制，间隔要少于60
Hz |
| 定时 |
在 10ms增加量中可编程 |
| 动态范围 |
可编程, 缺省设置-36 dBm到 +3 dBm |
| |
|
| 全局音频产生: |
|
| 音频类型 |
产生单音或者双音 |
| 频率范围 |
在 300 - 4000 Hz内可编程 |
| 频率分辨率 |
1 Hz |
| 持续时间 |
10 msec 增加量 |
| 幅值 |
每音频-43 dBm 到 -3 dBm, 可编程 |
| |
|
| MF 信令 |
|
| MF 数字 |
0 到 9, KP, ST, ST1, ST2, ST3
每 Bellcore LSSGR Sec 6, TR-NWT-000506 和
ITU-T Q.321 |
| 发送电平 |
符合 Bellcore LSSGR Sec 6, TR-NWT-506 |
| 信令机制 |
符合Bellcore LSSGR Sec 6, TR-NWT-506 |
| 检测的动态范围 |
每音频-25 dBm到+3 dBm |
| 可以接受的畸变 |
6 dB |
| 可以接受的频偏 |
小于 ±1 Hz |
| |
|
| 呼叫过程分析: |
|
| 忙音检测 |
缺省设置检测 76 中的74 个 忙/拥塞音，在97国家使用
，由 ITU-T Rec. E., Suppl. #2规定；缺省使用频率和音调检测
|
| |
在特定环境中可以为应用选择快速检测 |
| 回复检测 |
缺省设置检测 87 中的83 个 忙/拥塞音，在97国家使用
，由 ITU-T Rec. E., Suppl. #2规定；缺省使用频率和音调检测 |
| 语音检测精度 |
>98% ，基于实际呼叫的数据库 |
| 语音检测速度 |
检测话音小于 1/10th 秒 |
| 应答机器检测™ 速度 |
80到 90%，基于应用和环境 |
| 传真/modem检测 |
可编程 |
| 中断检测 |
检测北美 tri-tone的整个序列 |
| |
其它 SIT序列可以编程设定 |
| 拨号前拨号音检测 |
可以应用定义; 支持多于3个用户自定义的拨号音频，可编程定义音频
|
| |
|
| 音频拨号: |
|
| DTMF 数字 |
0 到 9, *, #, A, B, C, D; 16
digits 每 Bellcore LSSGR Sec 6, TR-NWT-506 |
| MF 数字 |
0 到9, KP, ST, ST1, ST2, ST3 |
| 频率变化 |
少于 ±1 Hz |
| 数率 |
最大10 digits/s, 可由参数配置 |
| 电平值 |
正常每音频为-4.0 dBm per tone, 可由参数配置 |
| |
|
| 脉冲拨号: |
|
| 10 位数字 |
0 到 9 |
| 脉冲率 |
正常10 pulses/s, 可由参数配置 |
| 中断率 |
正常位60% nominal, 可由参数配置 |
| |
|
| 模拟呼叫方识别: |
|
| 应用标准 |
Bellcore TR-TSY-000030
Bellcore TR-TSY-000031
TAS T5 PSTN1 ACLIP: 1994 (新加坡)
英国电信SIN 242 (Issue 01)
英国电信 SIN 227 (Issue 01) |
| 调制标准 |
Bell 202 或者V.23, 串行 1200 bits/sec
(复杂 FSK 信令) |
| 接收灵敏度 |
-48 dBm -1 dBm |
| 噪声性能 |
最小18 dB SNR ，无差错性能下0 -48 dBm
范围 |
| 数据格式 |
经过API呼叫和命令的单一数据消息 (SDM) 和多数据消息
(MDM) |
| 线路阻抗 |
在呼叫方ID挂机检测间隔中AC 阻抗600 Ohm
(@1.8 kHz) |
| 消息格式 |
ASCII 或者 二进制SDM, MDM 消息内容 |
| |
|
| 模拟显示业务接口: |
|
| 每 Bellcore TR-NWT-000030产生FSK.
产生CAS音调和每Bellcore TR-NWT-001273 DTMF 检测. |
| |
|
。
■ 硬件系统要求
- 80386、80486、或者 Pentium® 处理器 PCI总线或者混合PCI/ISA
总线地PC机或者兼容机
- 操作系统硬件需求随使用信道数量变化
- 系统必须符合 PCISIG总线规范Rev. 2.1或者更新版本
■ 额外组件
- 可选多跳CT总线电缆
- 可选CT总线/Scbus适配器
