SS7信令板卡 2005/07/11 ...
七号信令（SS7）是一个包交换的数据网络， 它是国际上电信骨干网络使用的协议。使用Dialogic SS7产品和协议，开发者可以利用它们访问核心电信网络的全部功能和服务。
- 可以把已有的通信应用提供给网络服务提供商从而扩大客户群
- SS7快速的呼叫建立可以使应用平台提高性能。这也可以理解为在中央局需要更少的设备，也就是更低的中继费用。
-
可以使用SS7的事物处理(transaction)功能，访问智能网(Dialogicligent Network)的额外服务,
- 可以访问移动无线电话和数据应用等额外应用。
...
SS7在固话和无线网络里面都是很重要的位置。Dialogic有一系列完整的SS7产品，可以从64端口扩展到16,000端口。Dialogic
SS7产品线包括板卡和网关解决方案，面向不同客户需要。Dialogic也提供完整的SS7软件协议栈，运行在板卡上。下面板卡是一部分产品线：
- Dialogic CPM8(CPCI总线)
- Dialogic SPCI2S和Dialogic
SPCI4（PCI总线）
应用：
... 一个机箱里最多可以插16块SS7板卡。CTbus可以提供灵活的路由功能，不论是语音通道还是信令通道，可以与其他资源板卡连接，例如语音，传真，VOIP或语音识别。灵活的CTbus路由可以让SS7通道在SS7板卡终止或在资源板卡终止。

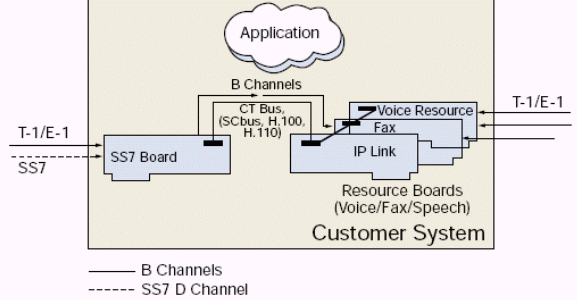

七号信令和语音通道从信令卡上进入
- B 通道直接通过CTbus通过七号信令板卡路由到语音资源板卡
- 七号信令的 T-1/E-1 被七号信令卡管理
-

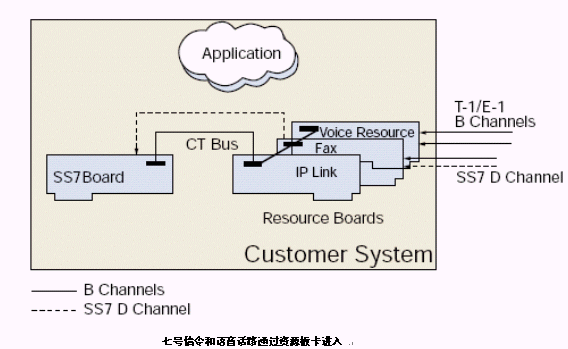

其它 T-1/E-1 通道被语音板卡管理，可通过CTbus路由到七号信令板卡
- T-1/E-1 和七号信令D通道连接到语音板卡
- 七号信令D通道通过CTbus路由到七号信令板卡
-
所有 T-1/E-1 通道由语音板卡管理
- 所有语音数据资源由Dialogic 板卡管理
功能描述
Dialogic® ™ CPM8 (CPCI总线)
... Dialogic CPM8 是一个智能的CPCI总线的七号信令板卡。它包含了板卡上的七号信令协议的支持和八个T-1/J-1
(1.544 Mb/s) 或 CEPT E-1 (2.048 Mb/s) 数字新路接口，使用 H.110 (PCM) 格式。板卡也支持PICMG标准的热插拔功能。
... 板卡上的处理器处理可以让信令处理性能与主机CPU无关。可下载的操作软件也是未来协议规范改变引起的升级更加轻松。协议可以在运行时选择。
... 由于在某些情况下七号信令和PCM流是分开的，CPM8板卡也提供两个V.35兼容的串口。
... 通过H.110 PCM 线路，可以提供Dialogic产品整体解决方案。这个线路提供了CPM8和其它很多板卡例如第三方语音，数据和传真板卡的连接。
... 一个数字对接交换可以让语音和信令通道在线路接口和PCM总线连接起来。最多可以有240条语音通道可以被动态路由到语音或传真板卡。
Dialogic® ™ SPCI2S 和 SPCI4 (PCI 总线)
... Dialogic SPCI2S 和 SPCI4 是PCM总线的七号信令板卡。它们提供板卡上七号信令协议的支持和四个数字线路接口
(T-1/E-1/J-1) 还有一个 H.100 PCM 通路.
... 板卡上的处理器处理可以让信令处理性能与主机CPU无关。可下载的操作软件也是未来协议规范改变引起的升级更加轻松。由于协议是从主机下载到板卡上的软件，协议可以在运行时选择。
... 板卡提供四条线路接口，可以通过软件配置为1.544 Mb/s (T-1/J-1)
或 2.048 Mb/s CEPT (E-1). 通过H.110 PCM 线路，提供了CPM8和其它很多板卡例如第三方语音，数据和传真板卡的连接。
... SPCI2S也提供两个V.35兼容的串口，当七号信令通路和PCM流是分开的，
一个数字对接交换可以让语音和信令通道在线路接口和PCM总线还有协议处理器连接起来。所有语音通道可以被动态路由到语音或传真板卡。 技术规范 Dialogic®
™ 七号信令板卡
| Model | CPM8 | SPCI2S
| SPCI4 | | Form Factor | CompactPCI | PCI |
PCI | | Capacity | | | |
| Physical links per unit | | T-1/E-1
| 8 (incl. J-1) | 2 (incl. J-1) | 4
(incl. J-1) | | V.11 (V.35 compatible) | 2 | 2 | 0 |
| SS7 links per board | 4 | 4 | 4 |
| 软件 | | | | | 主机系统需求 | Windows2000
/ NT / Linux | Windows2000 / NT / Linux | Windows2000 / NT / Linux |
|
