Dialogic® SG430
七号信令网关的DSC(数字信令转换)软件

2005/07/11

... Dialogic ®™ SG430 七号信令网关是下一代网络和服务平台的关键模块。 它与七号信令网络(SS7) 和IP网络连接， 可以通过IP网络收发七号信令的信息， 例如应用在基于IP的软交换中。

... 通过使用Dialogic® ™ 数字信令转换（Digital Signal Conversion ，以下简称DSC) 软件， SG430可以作为一个协议转换器， 让开发者可以把七号信令话路相关协议转换为ISDN等访问协议， 包括基于M2PA的SS7 long-haul 协议转换。

... DSC功能是作为SG430信令网关的一个软件选项提供。为了使用DSC功能， 必须再订购时选购DSC软件。 如果没有DSC软件， SG430是作为一个SIGTRAN信令网关使用， 支持M3UA和M2PA 等SIGTRAN协议。 了解更多关于DSC软件的信息请参见：

http://www.dialogic.com

... 扩展现有系统功能，加快TTM(time to maket)

... SG430 使用 DSC 软件可以让现有ISDN系统，或特定七号信令系统连接到公网上。使用SG430 DSC连接到新的网络中，对于现有系统，不需要再作任何新的测试。 而且SG430 DSC连接到各种网络和信令中都只需简单的配置工作，也降低了培训的难度。

应用

• 连接外围支持（ISDN，QSIG或DPNSS）等协议的设备，例如PBX，连接到七号信令网络
• 连接不同的七号信令网络， 例如ITU-T, ANSI, 和中国和日本MTP协议
• 在不同的七号信令用户层协议(TUP) 之间做协议转换, 包括 ITU-T, ETSI, ANSI, 中国， 英国和法国变种
• 转换 M2PA 和 MTP2, 可以做低成本的SS7 long-haul
• 连接七号信令和基于IP的系统

可扩展性和冗余

... SG430 DSC使用模块化设计， 单机可以提供2到12个T-1或E-1端口，两台机箱可以作为一个信令点把负荷分担到两个硬件平台上。

... 在双机的配置中， 两台网关可以配置为一个点码，一个Linkset中的多个Link可以分配到两台网关上。这样，即使一台网关关机做维护，信令信息不会有任何丢失。

SG430 DSC工作模式

... SG430 DSC包括两种工作模式：信令与语音模式和纯信令模式

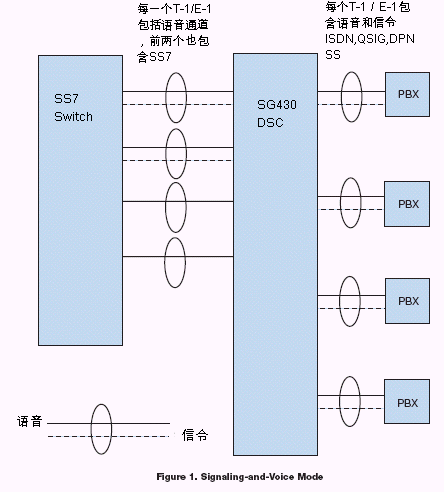

... 信令与语音模式下，所有话路和语音通道都经过SG430 DSC。请见下图：

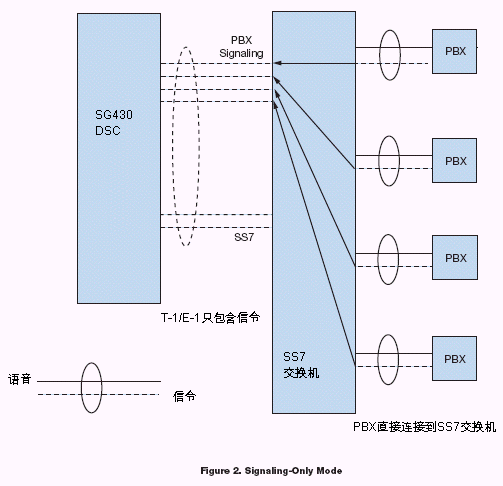

纯信令模式下：

... 只有信令通道经过信令网关，这样可以达到很高的信令转换密度。 因为语音通道不再占用SG430 DSC上的T-1/E-1，而直接连接到两端的系统上。请见下图：

典型配置

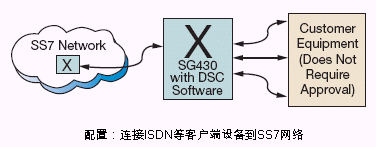

连接ISDN等客户端设备到SS7网络

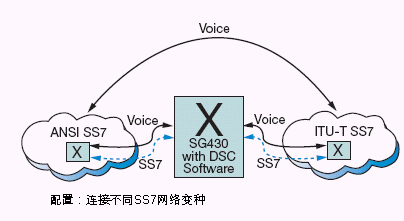

连接不同SS7网络变种

技术规范

SG430 DSC的七号信令处理能力：

• 最多直接连接16个端局
• 最多间接连接32的端局（通过STP）
• 支持Combined link sets
• 可以同时使用ANSI, ITU-T, 和 中国七号信令MTP协议
• 灵活配置为 14-, 16-, 和 24 位点编码
• 支持多个本地点码
• 支持各种速率(48, 56, 或 64 kb/s) 和 error correction mode (basic or PCR)
• 同时支持 ISUP, TUP, UK-NUP, China等多个用户层协议

系统规范
... 系统最大的容量是与安装的信令卡的数目相关的。 下表是按照一个节点总结的数据，如果使用一对网关构成冗余模式，可以作为一个SS7点编码而且增加了整体系统容量。

系统能力
... 最大信令板卡数 3
... 10/100 Mbit/sec 以太网口 2
