TelcoBridges 信令监测解决方案
2006/07/03
随着竞争的加剧，网络运营商必须寻求进一步增加收入和改善客户满意度的解决方法。网络监测系统恰好可以为运营商很好地做到这些。系统集成商使用TelcoBridges的E1/T1监测解决方案能为运营商和服务提供商开发合适的监测系统去优化他们的网络和提供更好的服务。
一、TelcoBridges刀片上的监测解决方案（Monitoring on a Blade™ ）
TelcoBridges刀片上的监测解决方案是一个硬件和软件的解决方案，它能使系统集成商开发出用于SS7和HDLC流量监测、过滤、分析和记录的高性能系统。
该解决方案由TB监测系统刀片（TB-Monitor System-Blade™ ），高密度、高灵活性的监测设备，和监测接线面板（Monitoring
Patch Panel），为非插入式E1/T1链路探测提供高阻隔离，以及TelcoBridges的易于使用的API函数构成。
TB监测系统刀片配有64E1/T1接收接口和256个HDLC控制器用于检测和捕获SS7和HDLC数据包。每个HDLC控制器可以按16、32、56、64、或n
x 64kbps （其中n=1~ 31）的速率运行。监测系统刀片提供完全的灵活性以监测任一E1/T1接口的任一时隙上的流量。同时刀片也支持过滤，可自动过滤SS7
FISU和LSSU消息。可配置的过滤器能用来仅仅捕获与数据包任何部分的匹配值相匹配的数据包。
监测接线面板是无源设备，每个面板带有32个RJ45母连接器，用于连接要探测的E1/T1链路。

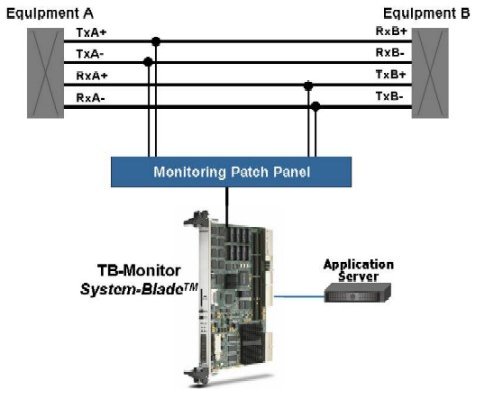

二、TelcoBridges监测解决方案架构图
TelcoBridges为您的网络提供高性能监测解决方案！
三、TelcoBridges监测解决方案的应用
TelcoBridges监测解决方案支持任何需要监测、捕获和记录SS7消息或HDLC类数据包的客户定制的应用。也就是说，系统集成商可以使用他们自己的应用软件构建监测系统来处理和分析由TB监测系统刀片捕获的数据。
你使用TelcoBridges监测解决方案构建的系统可被你的服务提供商客户用来管理他们的SS7网络、优化他们的无线网络、检测和欢迎漫游的无线客户、用于监听目的的探测网络，或为做分析简单地去捕获、过滤和记录网络流量。运营商现在愈加明白了这样的网络监测系统能用来增加营收和改善客户的满意度。
TelcoBridges监测解决方案支持的应用包括：
- 网络监测和监听
- 移动网络优化
- 服务品质（QoS）评估（呼叫完成、掉话数等）
- SS7流量采集和记录
- 网络统计（呼叫完成率、交易率、呼叫建立分析等）
- 呼叫详单（CDR）生成
- 漫游者win-over消息生成
- 漫游者欢迎消息生成
- 基于位置的服务
- 流量工程的数据采集
四、TelcoBridges 监测解决方案的优势
可扩展、灵活、易于集成和非插入式的TelcoBridges监测解决方案可为构建出众的网络监测系统提供构件，为系统集成商和OEM厂商提供可立即捕获大规模运营商网络中SS7和HDLC类流量的易于使用的解决方案。
TelcoBeidges监测解决方案的优势包括：
高密度非插入式监测
每个TB监测系统刀片都配有64E1/T1的接收接口，可单向监测多达64个E1/T1链路，或双向监测多达32个E1/T1链路。使用TelcoBridges的监测接线面板，每条链路通过基于标准的高阻抗连接进行探测，实现非插入式网络监测。
无限可扩展性
你的系统可以无限制地扩展，支持任何数量的TB监测系统刀片和任何数量的应用服务器。而且，对于分布式的监测应用，还可以远程部署应用服务器和TB监测系统刀片。
出众的灵活性
每一个TB监测系统刀片都配有256个HDLC控制器，用于捕获SS7消息或HDLC类数据包。HDLC控制器支持16、32、56、64、或n x
64 kbps数据速率，可提供适配不同网络配置的灵活性。另外，可对捕获的数据包做错误检查，以及为顺序排序给每个数据包打上时间戳。
高度灵活的过滤
并不是每一个信令消息都是我们所要的。SS7 FISU和LSSU消息被自动过滤后下载到应用服务器上。TB监测系统刀片具有高度可配置的在板数据包过滤器，过滤器可应用于所捕获消息的任何部分，以寻找与匹配值相匹配的部分。使用这些过滤器，应用可以准确地指定所监测流量中需要捕获的消息，只有感兴趣的数据包才会被转发给控制应用程序。
易于集成
TB监测系统刀片可由使用TelcoBridges API的应用服务器控制。应用服务器通过TCP/IP基于消息的API配置和控制监测系统刀片。应用服务器也通过相同的API来接收捕获的数据包。TB监测解决方案易于使用和快速集成，可以实现系统的迅速部署。
东讯博瑞公司供稿 CTI论坛编辑
