1 PSG信令转换网关
　　PSG信令转换网关是根据市场的需求，为不支持SS7的ISDN PBX增加SS7接入能力，而及时推出的产品。该产品的开发是基于炬元通讯多年的在信令处理领域积累的丰富的开发、安装、实施经验。PSG为ISDN PBX的厂家提供了一个快速、简单的SS7信令接入的解决方案。

2系统特性

2.1 功能说明
　　PSG信令转换网关系统主要功能如下：
　　1) 电路拆分功能，由硬件实现；
　　2) 同一块板卡可同时支持SS7和DSS1两种信令方式；
　　3) 信令链路所占用时隙的选择，可任选1~31时隙作链路；
　　4) 物理链路功能：MTP1或HDLC；
　　5) SS7信令数据链路功能（第二级/MTP2）；
　　　　(a)信号单元的定界、定位；
　　　　(b)信令链路的定位；
　　　　(c)差错的检测、纠正；
　　　　(d)信令链路差错率控制；
　　　　(e)处理机故障控制；
　　　　(f)信令链路拥塞的检测和控制（流量控制）。
　　6) SS7信令网功能；
　　　　(a)信令消息处理；
　　　　(b)信令网业务管理；
　　　　(c)信令网路由管理；
　　　　(d)信令链路管理。
　　7) TUP功能；
　　　　(a)OPC+DPC+CIC和TUP中继PCM+TS之间的相互转换；
　　　　(b)TUP电路状态管理、控制；
　　　　(c)TUP信令过程控制；
　　　　(d)TUP呼叫过程控制。
　　8) ISUP功能；
　　　　(a)OPC+DPC+CIC和ISUP中继PCM+TS之间的相互转换；
　　　　(b)ISUP电路状态管理、控制；
　　　　(c)ISUP信令过程控制；
　　　　(d)ISUP呼叫过程控制。
　　9) DSS1信令功能
　　　　(a)PRI+TS和(SS7)PCM+TS的映射、相互转换；
　　　　(b)Q.921 LAPD链路功能；
　　　　(c)PRI电路状态管理、控制；
　　　　(d)Q.931呼叫处理。
　　10) 信令转换
　　　　(a)SS7 ISUP和DSS1交互协作转换功能；
　　　　(b)SS7 TUP和DSS1交互协作转换功能；
　　　　(c)SS7 ISUP和SS7 TUP交互协作转换功能。
　　11) 系统操作维护管理功能（维护终端）。
　　　　(a)系统数据和局数据管理：查询、修改、增加、删除；
　　　　(b)系统管理：进程状态、统计功能；
　　　　(c)日志管理：浏览、删除、搜索、打印；
　　　　(d)告警管理：浏览、搜索、删除、打印；
　　　　(e)用户管理：创建、删除、修改；
　　　　(f)信令管理：SS7信令链路操作；
　　　　(g)消息跟踪：信令消息跟踪、DSS1消息跟踪、系统内部通信消息跟踪等；
　　　　(h)TUP电路管理：TUP电路操作；
　　　　(i)ISUP电路管理：ISUP电路操作；
　　　　(j)DSS1链路管理：链路建立、拆除、测试等；
　　　　(k)符合Q.752的统计功能。

2.2 性能规格
　　1) 2 SS7和2 DSS1 Link/PSB信令板；
　　2) 4个2M PCM口/PSB信令板；
　　3) 16ｘ16中继转换/网关；
　　4) 可以多台网关叠加，支持大容量的信令转换应用。最多可支持10台网关叠加，即可支持160个PRI中继的转换；
　　5) 同时支持SS7 ISUP、SS7 TUP转DSS1；
　　6) 同时支持连接到不同的电信网。如一套设备可以同时连接电信、移动等不同的电信运营商网络。

3 PSG信令转换网关构成
　　PSG信令转换网关可分为硬件和软件两大部分，下面分别讲述硬件和软件的组成。

3.1 硬件构成

　　PSG信令转换网关硬件是由PSB信令板和电信级服务器构成。

　　PSB信令板为PCI总线的插卡，占用一个PCI插槽。PSB信令板的中继接口是RJ45，并且同时支持75欧和120欧两种中继方式，每块板可同时处理2个SS7信令链路和2个DSS1链路。每块PSB信令板有4个中继接口，每2个中继接口为一组，其中一个为入中继（SS7中继），另一个为出中继（DSS1中继）。SS7中继所接的是来自PSG信令转换网关对端的电信、移动、联通、网通的程控交换机的带有信令链路的中继，信令链路所占用的时隙由PSB信令板提取处理，余下的时隙接到同组的DSS1中继接。DSS1中继连接ISDN PBX交换机。

　　MTP2以及Q.921的功能主要是在PSB信令板上实现，每块板有4路信令终端处理模块，可处理2个SS7链路和2个DSS1链路。板上信令终端和主CPU（工控机的CPU）之间以共享内存和访问端口两种方式进行通信，交换数据和控制信息。

　　信令链路的增加采用以积木叠加方式来实现，每台工控机最多可插8块PSB信令板。

　　电信服务器为19英寸标准的工业用计算机，可根据网关的信令链路容量的大小分别选用1u或2u或4u的工控机，其中：

1u工控机可支持2个PRI转换；

2u可支持8个PRI转换；

4u可支持16个PRI转换。

工控机箱+电源（-48V直流电源或220V交流电源）

101/102键盘

工控机CPU卡（集成了显示卡）

LAN 网卡（10MB/100MB）

PIII 1G CPU

128MB SDRAM

40GB HD

3.2 软件组成
　　PSG信令转换网关的操作系统目前只支持RED HAT LINUX，下一个版本将支持WINDOWS2000。
整个PSG信令转换网关的软件由系统支持软件和网关处理软件组成，具体见下表：

表 1 七号信令网关软件组成

软件	软件功能模块说明
网关处理软件	System Manager：系统管理进程，管理网关系统的其它进程的状态；执行系统内部消息的路由、转发，保证系统内部通信的可靠性；提供本节点内系统其它模块的定时器服务等功能。 MTP2：嵌入于PSB信令板上，完成SS7 MTP2信令链路所有功能。 Q.921(LAPD)：嵌入于PSB信令板上，完成DSS1的Q.921链路所有功能。 PSB Driver：PSB信令板驱动程序。 MTP3：实现MTP3功能。 TUP：实现TUP功能。 ISUP：实现ISUP功能。 Q.931：实现Q.931呼叫处理功能。 SI：信令协同工作模块，完成不同信令转换的功能。 OAM Server：类似于SNMP的Agent，提供网关系统对外统一的维护接口。
维护终端	OAM Manager：网关维护终端，提供强大的日常维护功能和装机帮助功能。

4 信令转换组网模式

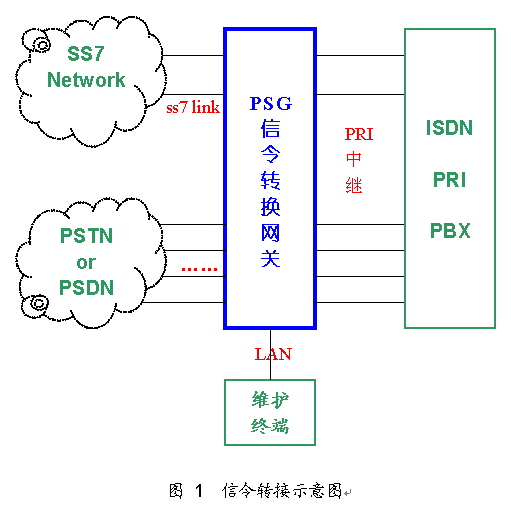

　　在信令转换应用中，信令转换同时处理TUP/ISUP和DSS1，并作了TUP/ISUP和DSS1之间的信令互转。组网示意图如图1所示。

　　从图中可以看出，来自电信运营商的SS7中继，都先要接到信令转换网关。SS7中继经过PSG转换为DSS1中继后连接到ISDN PBX。
